1.名义应力法
　　名义应力法是以结构的名义应力为试验和寿命估算的基础，选取雨流法取出一个个相互独立、互不有关的应力循环，结合伙料的S -N曲线，按线性累积危险理论估算结构委顿寿命的一种步骤。
　　根基假定：对任一构件(或结构细节或元件)，只有应力集中系数KT一样，载荷谱一样，它们的寿命则一样。此法中名义应力为节造参数。该步骤思考到了载荷挨次和残存应力的影响，单一易行。
　　但该种步骤有两个重要的不及之处：
　　一是因其在弹性领域内钻研委顿问题，没有思考缺口根部的部门塑性变形的影响，在推算有应力集中存在的结构委顿寿命时，推算误差较大;
　　二是尺度试样和结构之间的等效关系简直定极度难题，这是由于这种关系与结构的几何状态、加载方式和结构的大幼、资料等成分有关。
　　正是由于上述缺点，使名义应力法预测委顿裂纹的形成能力较低，且该种步骤需要得在分歧的应力比R和分歧的应力集中因子KT下的S-N曲线，而获得这些资料数据必要大量的经费。因而，名义应力法只合用于推算应力水平较低的高周委顿和无缺口结构的委顿寿命。近年来，名义应力法也在不休的发展中，相继出现了应力严重系数法 (S.ST)、有效应力法、额定系数法 (DRF) 等。

　　2.部门应力-应变法
　　部门应力一应变法的根基思想是凭据结构的名义应力过程，借助于部门应力-应变法分析缺口处的部门应力。再凭据缺口处的部门应力，结合构件的S-N曲线、资料的循环。一曲线、E -N曲线及线性累积危险理论，估算结构的委顿寿命。
　　根基假定：若一个构件的危险部位(点)的应力一应变过程与一个光滑幼试件的应力一应变过程一样，则寿命一样。此法中部门应力一应变是节造参数。
　　部门应力一应变法重要用于解决高应变的低周委顿和带缺口结构的委顿寿命问题。该步骤的特点是能够通过肯定的分析、推算，将结构上的名义应力转化为缺口处的部门应力和应变。它能够详细地分析缺口处的部门应力和应变的非线性关系，能够思考载荷挨次和残存应力对委顿寿命的影响。因而，到目前为止，部门应力-应变法是一种比力好的委顿寿命估算步骤。它克服了名义应力法的两个重要缺点，但它亦有自身固有的缺点：
　　一是没有思考缺口根部左近应力梯度和多轴应力的影响;
　　二是委顿寿命的推算了局对委顿缺口系数K值极度敏感。
而在现实工作中，精确地确定结构的K值是极度难题的，这就影响终部门应力一应变法估算委顿寿命的精度。此表，部门应力一应变法要用到资料的C-N曲线，而E-N曲线是在节造应变的前提下进行委顿试验而得到的，试验数据资料比力少，不如S-N曲线容易得到，这也影响了该步骤的使用。

　　3.能量法
　　根基假定：由一样的资料造成的构件(元件或结构细节)，若是在委顿危险区接受一样的部门应变能过程，则它们拥有一样的委顿裂纹形成寿命。
能量法的资料机能数据重要是资料的循环应力一应变曲线和循环能耗一寿命曲线。固然在现有的能量法中均如果各循环的能耗是线性可加的，而事实上由于循环加载过程中资料内部的危险界面不休扩大，因而能耗总量与循环数之间的关系长短线性的。这一关键问题导致了能量法难于使用于工程现实。因而能量法可能不是一种极度合理和有前途的步骤。


　　4.场强法
　　根基如果：由一样的资料造成的构件(元件或结构细节)，若是在委顿失效区域接受一样应力场强度过程，则拥有一样委顿寿命。此法的节造参数是应力场强度。用场强法预测结构的委顿裂纹的形成寿命时，必要循环应力一应变曲线和S-Nf曲线(或￡-Nf曲线)，分析推算较复杂。
由上述四衷欤劳寿命预测步骤各自的特点可知，分歧的已知前提需选取分歧的预测步骤：如对于拥有大量的委顿机能数据的资料造成的衔接件或结构件可选取名义应力法;对于拥有复杂的几何表形且接受复杂载荷作用下的一些结构件可选取部门应力一应变法，尤其是瞬态的循环;一曲线和￡-Nf曲线相结合的步骤;应力场强法能够用于与部门应力一应变法一样的资料委顿机能数据，即循环a一曲线和S-N或￡-Nf曲线。

　　5.断裂力学步骤
　　断裂力学理论是基于资料自身存在着缺点或裂纹这一事实，以变形体力学为基础，钻研含缺点或裂纹的扩大、失稳和止裂。通过对断口定量分析得出构件在现实工作中的委顿裂纹扩大速度(合用较宽泛的是Paris委顿裂纹扩大速度公式)，合理地对零部件进行委顿寿命估算，确定构件形成裂纹的功夫，评价其造作质量，有利于正确分析变乱原因。事实上这种步骤解决了工程中很多苦难性的低应力脆断问题，添补了通例设计步骤的不及，现已成为失效分析的重要步骤之一。

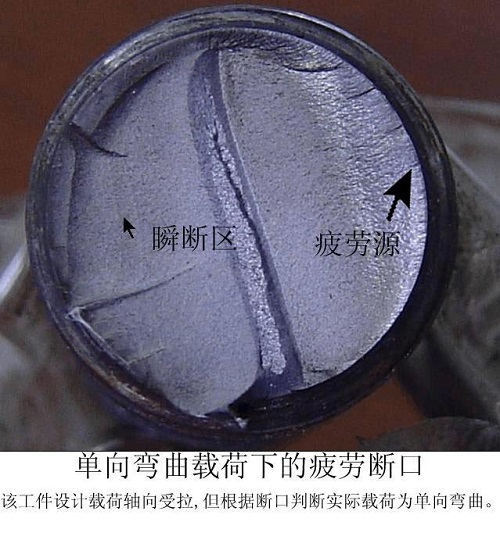

        委顿断裂是结构零部件失效的重要模式。据统计，由于结构部件失效导致的重大变乱中的85%-90%与委顿断裂有关。凭据断裂力学的概想，金属结构件的委顿粉碎是由于主裂纹扩大到临界尺寸而造成的，结构的寿命取决于结构危险部位裂纹的萌生与扩大。

　　该步骤将委顿断裂过程分为三个阶段：
　　一是构件在交变力作用下产生初始裂纹(初始裂纹界说至今仍无统一尺度，习惯上为0.5-1mm);
　　二是裂纹起头扩大，以至产生较大宏观裂纹;
　　三是裂纹急剧扩大，迅速导致粉碎，它的寿命往往很短，称瞬间断裂寿命，工程上不予调查。
　　按裂纹产生的功夫，又可将第一阶段界说为始裂寿命，第二阶段界说为裂纹扩大寿命(习惯上称渣滓寿命)。对寿命的怀抱通常以经历的循环荷载的次数来暗示。该理论以为，委顿极限是客观存在的，也就是说，当构件接受的循环荷载幅值幼于该构件资料的委顿极限时，该构件不成能因产生裂纹导致粉碎，即从委顿寿命角度调查其寿命是无限的。此表委顿寿命不仅与循环载荷幅值和资料物理、化学个性有关，还与载荷的变动频率有关，故委顿寿命有高周委顿与低周委顿之分。
　　前述名义应力法、部门应力一应变法等均是钻研始裂寿命。而渣滓寿命的钻研，则较复杂。目前是一个热点问题，工程界尚未提出普遍接受的评估伎俩。
　　近年来，断裂力学理论得到了长足的发展，但是它还很不美满，断裂失效的机理还不是极度明显，所以要利用该理论得出单一而正确靠得住的委顿寿命预测推算式还有待时日。

　　6.靠得住性设计步骤
靠得住性设计步骤是利用靠得住性理论和设计参数的统计数据，在给定的靠得住性指标下，对零部件、设备或系统进行的设计。其主张是发现和确定产品存在的隐患和幽微环节，通过预防和改进，提高产品的固有靠得住性。但是机械系统的靠得住性钻研还很不成熟，何况用靠得住性设计的步骤也不能解决委顿渣滓寿命评估的问题。

　　7.概率断裂力学
　　断裂力学是基于确定性参数的估算步骤。概率断裂力学是将断裂力学中裂纹尺寸、断裂韧性、应力强度因子、裂纹扩大速度等参数作为随机变量，进行靠得住性分析。这样就提高了断裂力学工程分析步骤的靠得住性。但该种步骤存在肯定的缺点：
　　一是其涉及到随机变量和随机数量前重要选取正态散布、三参数威布尔散布来产生，显然不及以齐全反映现实情况;
　　二是试验数据不及。
　　故这种步骤在现实利用中受到了肯定的限度。
目前也有人利用吞吐数学和统计仿照的步骤对金属结构的技术状态进行综合评价，并在此基础上推算它的渣滓寿命。这些步骤是否靠得住，不仅取决于数学步骤，还取决于人的主观成分。

　　8.金属结构委顿寿命评估理论基础
　　试验上侧重于钻研选择适合于工程的金属结构现实丈量的步骤，找到利用于现实的判断凭据，从而正确地评价其寿命。利用推算机的虚构技术，提高对实测数据的处置，成立金属结构件的专家系统，评定金属结构的委顿渣滓寿命和其余的技术指标，进而钻研金属结构的设计、造作和技术刷新等的人为智能系统。

　　在今后的金属结构委顿寿命评估理论中，专家们一致以为应着手以下几方面的钻研：
　　理论上侧重钻研系吐滟界状态及多临界状态的优化问题，钻研多判据情况下一次二阶矩法;
　　钻研验证临界失效模型的有效步骤;
　　美满委顿强度理论及断裂力学步骤;
　　钻研更适合系统的概率失效模型，改进目前推算断裂概率步骤;
　　进一步钻研推算靠得住度的步骤;
　　钻研影响系统的敏感性参数，出格钻研对系统的参数敏感性分析步骤，从而系统有效地处置其敏感性指标。
